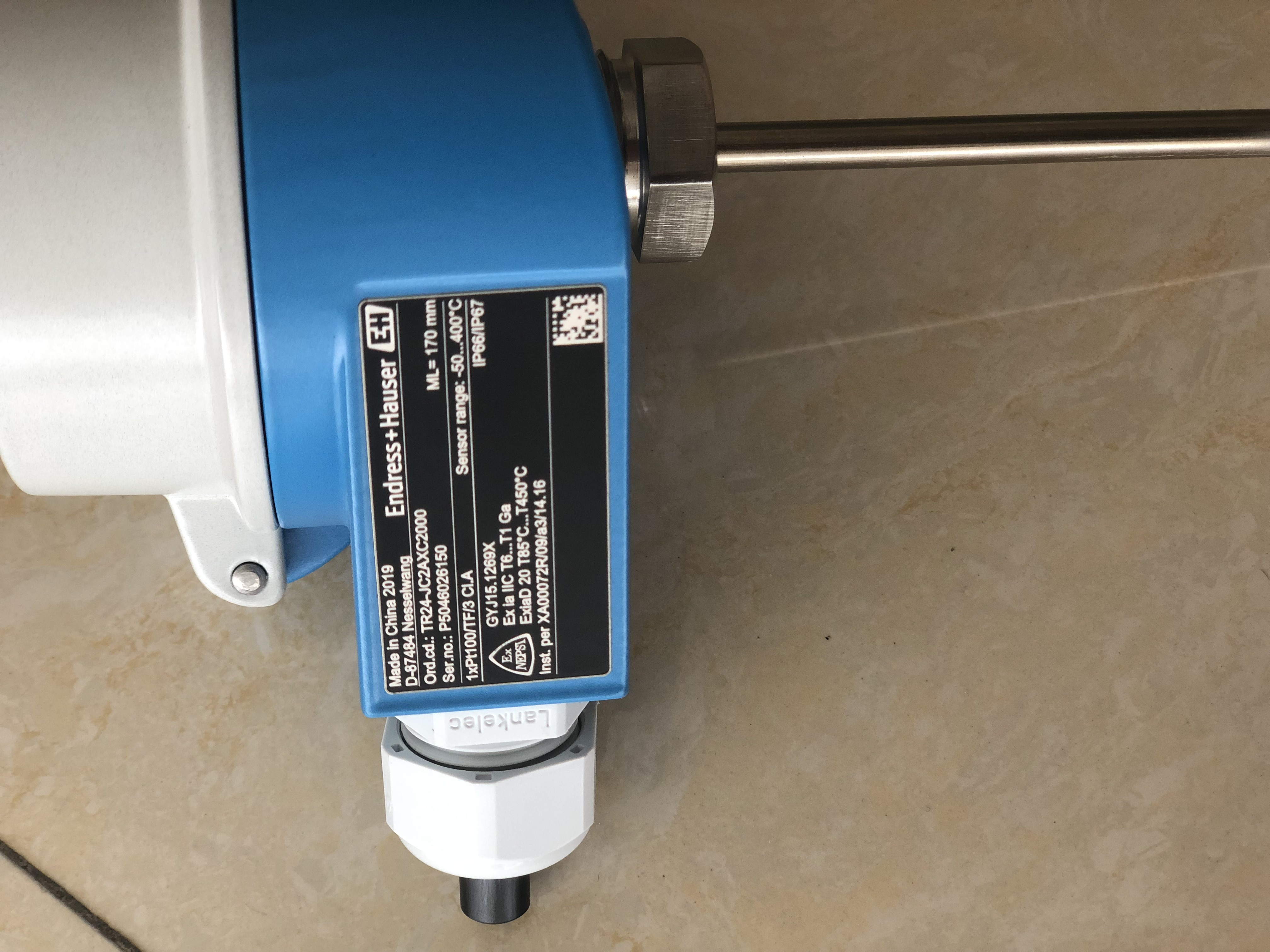

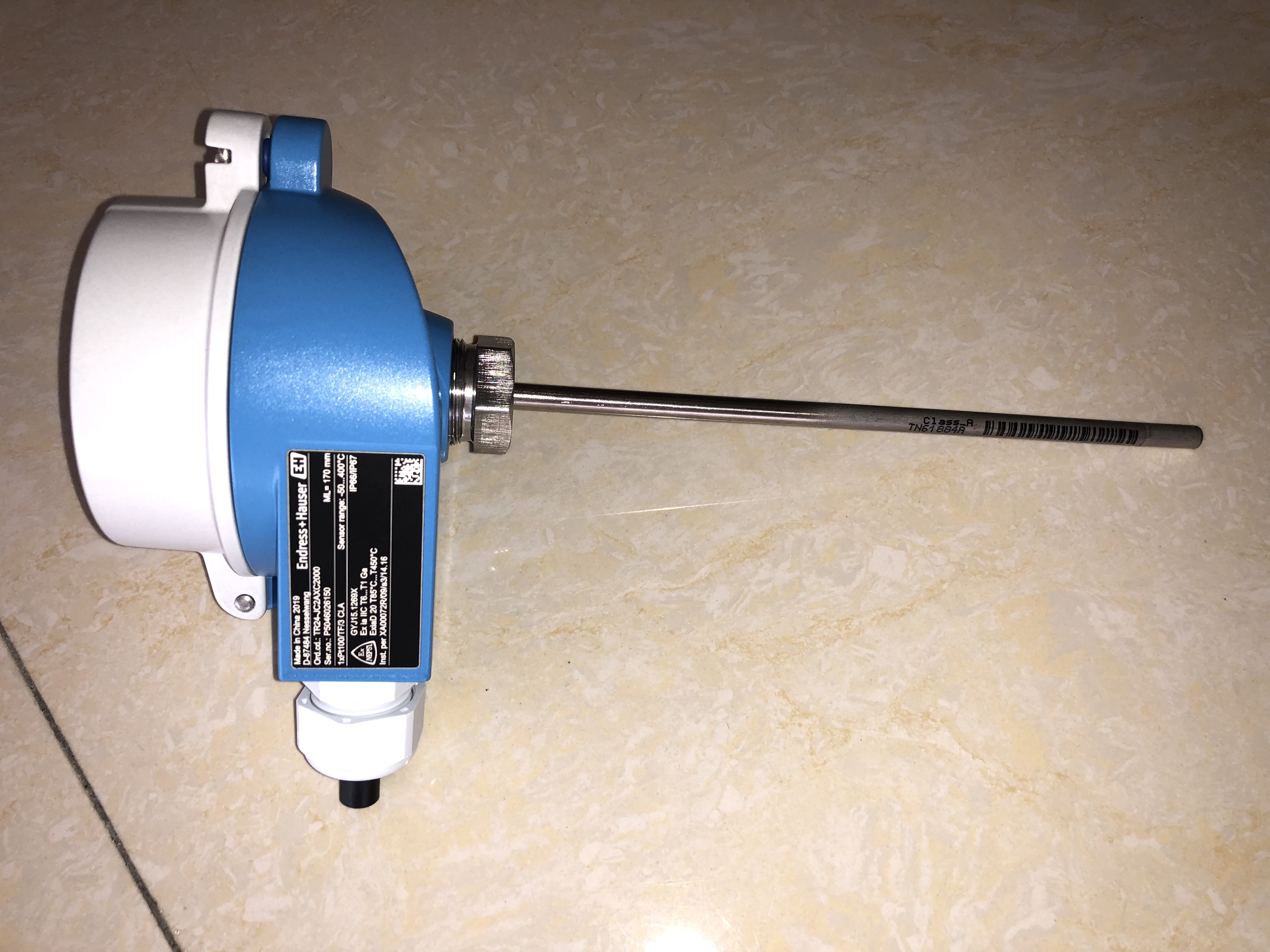

德国e h omnigrad t tr24模块化铂电阻(rtd)温度计
优势
模块化设计，采用符合din en 50446的标准接线盒和客户指定的浸入长度，灵活性高
芯子兼容性高，设计符合din 43772标准
短锥型端部，加快反应时间
危险场所使用的保护类型：本质安全型（ex ia)，无火花型（ex na）
头部变送器选择容易：模拟输出4至20 ma、hart®、profibus® pa或 ff现场总线
特征和规格：
测量原理 | 热电阻 |
特点/应用 | 英标型 |
模块化温度计 | |
螺纹过程连接 | |
无延长颈 | |
接线盒 | ta30a，铝，铰链高盖，带/不带显示单元 |
ta30d，铝，铰链高盖 | |
ta20a，铝，螺纹盖 | |
ta20b，塑料，螺纹盖 | |
ta20d，铝，铰链高盖 | |
ta20j，不锈钢，外壳带/不带显示单元 | |
ta20r，不锈钢，机加工螺纹帽 | |
ta20w，铝，外壳盖带锁扣 | |
ta21e，铝，螺纹盖，带链条 | |
热保护套管 | 无（不能与热保护套管配套使用） |
铠装芯子/探头 | 矿物绝缘材料（mi），可弯曲 |
热保护套管外径 | 3.0 mm (0。12'') |
6.0 mm (0.24'') | |
所需最大插入深度 | 最大10,000.00 mm (393.70'') |
热保护套管材质 | 1.4404 (316l) |
过程连接 | 紧固套管： |
g1/2" | |
npt1/2" | |
焊入式 | |
热保护套管末端类型 | 直管型 |
缩径型 | |
表面光洁度ra | 未设置 |
工作温度范围 | pt 100： |
-200...500 °c | |
(-328...932 °f) | |
最大过程压力（静压） | 20 °c时：40 bar (580 psi) |
测量精度 | cl. a ，遵循iec 60751标准 |
cl. aa，遵循iec 60751标准 | |
响应时间 | 取决于设置 |
t50 = 2 s | |
t90 = 5 s | |
模块化温度变送器 | 是（4…20 ma；hart；profibus pa；foundation fieldbus） |
防爆认证 | atex ii |
nepsi | |
iecex | |
证书 | gost认证 |
sil（仅针对变送器） |
