即使在多变的测量产品或过程条件下,依然保持可靠测量
historom集成数据存储单元,带来快速便捷的调试、维修和诊断
多回波追踪创新技术,为测量结果带来高度可靠性
硬件与软件根据iec 61508标准开发,达到sil3级别
心跳技术,在整个生命周期内实现高效、安全的工厂运营
无缝集成到控制或资产管理系统,直观的引导式操作概念(现场或通过控制系统)
通过世界权威的sil和whg实验认证,节约您的时间与经济成本
应用领域

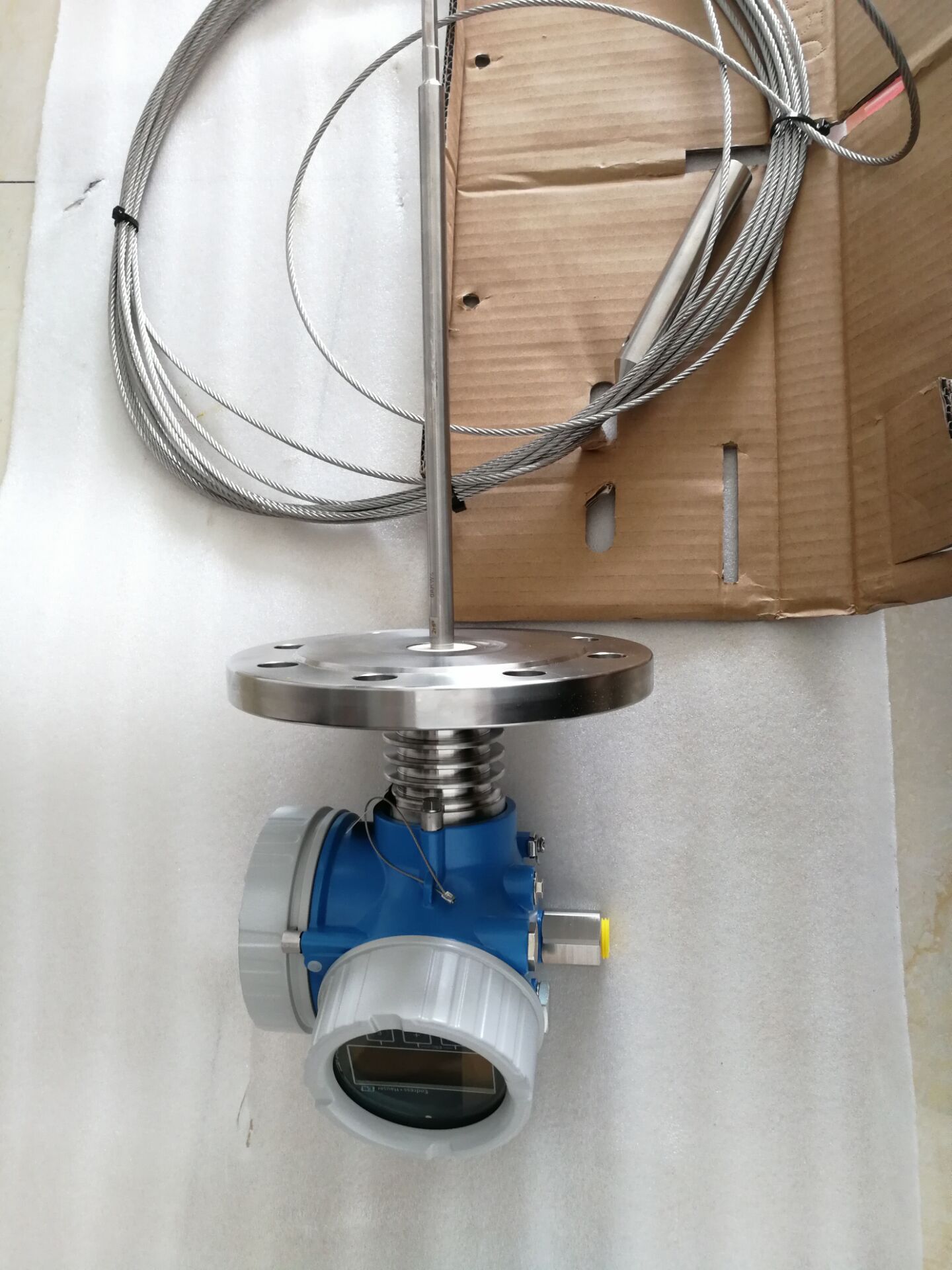

可选择杆式、缆式或同轴杆测量。
过程连接:始于¾" 螺纹或法兰
温度:-40 到 200°c (-40 到 392°f)
压力:-1 到 40bar(-14.5 到 580psi)
最大测量范围:杆式 10m (33ft), 缆式 45m (148ft), 同轴杆 6m (20ft)
精度误差: ±2mm (0.08")
国际防爆保护认证, whg溢出保护, sil,船用认证,5-点线性协议
特征和规格
测量原理 | 导波雷达 |
特点/应用 | premium精度的设备 |
杆式探头、缆式探头、同轴探头 | |
内置数据存储单元,出厂预标定,可靠测量:波动液面 泡沫,变化介质 | |
界面测量 | 清晰的液/液界面; |
同时测量界面和总液面高度 | |
特点 | bluetooth® commissioning, |
operation and maintenance smartblue app | |
电源/通信 | 两线制(hart、profibus pa、foundation fieldbus) |
四限制(hart) | |
测量精度 | 杆式探头: /- 2 mm (0.08 in) |
缆式探头<= 15 m (49 ft): /- 2 mm (0.08 in) | |
rope probe > 15 m (49 ft): /- 10 mm (0.39 in) | |
同轴探头: /- 2 mm (0.08 in) |
环境温度 | -50... 80 °c |
(-58... 176 °f) | |
过程温度 | -50... 200 °c |
(-58... 392 °f) | |
过程压力(绝压)/最大过压限定值 | 真空...40 bar |
(真空...580 psi) | |
主要接液部件 | 杆式探头: |
316l、alloy c合金、陶瓷 | |
缆式探头: | |
316、316l、alloy c合金、陶瓷 | |
同轴探头: | |
316l、alloy c合金、陶瓷、pfa | |
过程连接 | 螺纹: |
g3/4...g1 1/2、 | |
mnpt 3/4...mnpt1 1/2 | |
法兰: | |
asme 1 1/2"...8"、 dn50...dn 200、 jis 10k | |
传感器长度 | 杆式探头:10 m (33 ft) |
缆式探头:45 m (148 ft) | |
同轴探头:6 m (20 ft) |
最大测量距离 | 杆式探头: 10 m (33 ft);最小介电常数dk>1.6 |
缆式探头: 25...30 m (82...98 ft);最小介电常数dk>1.6; | |
30...45 m (98...148 ft);最小介电常数dk >1.9 | |
同轴探头;最小介电常数dk>1.4 | |
通信 | 4...20 ma hart |
profibus pa | |
foundation fieldbus |
证书和认证 | atex、fm、csa、csa c/us、iec ex、tiis、inmetro、nepsi、kc、eac |
安全认证 | 溢出保护whg |
sil |
设计认证 | en 10204-3.1 |
nace mr0175,mr0103 | |
asme b31.1,b31.3 | |
ad2000 |
船级认证 | gl、abs、lr、bv、dnv |
选项 | 分体式传感器,带3 m (9 ft)电缆 |
气密馈通 |
应用限制 | 卧罐: 使用同轴探头 |
腐蚀性液体: fmp52 | |
界面测量:使用同轴系统(同轴探头、旁通管、导波管) | |
带乳化层的界面: fmp55 |
